La carte d'étude comporte :

• Un récepteur FM réalisé autour du circuit intégré TDA7088. Les schémas structurels sont basés sur les notices d'application de Philips. L'accès aux fonctions du récepteur et aux signaux caractéristiques est difficile, voire impossible.

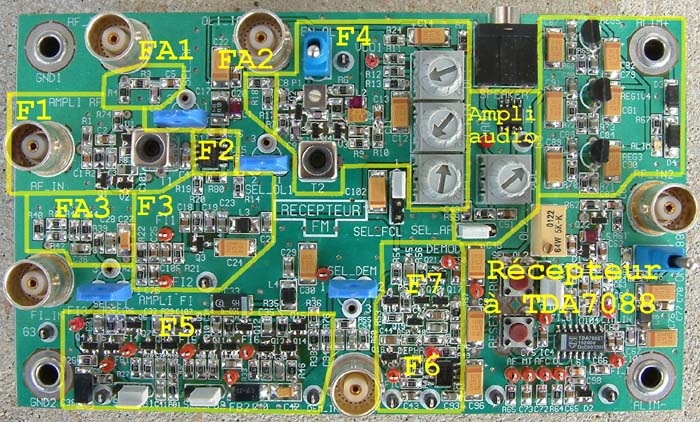

• Un récepteur FM d'étude. Cette version "éclatée" est réalisée presque complètement avec des composants discrets et des structures très proches de celles utilisées dans le TDA7088. De plus, toutes les fonctions peuvent être isolées avec un accès aux entrées et sorties, sur prise BNC pour les parties RF.

Les activités expérimentales réalisables avec cette carte permettent d'acquérir :

• Des connaissances générales sur la réception et la démodulation de signaux radiofréquences modulés en fréquence par un signal musical.

• Des connaissances et des savoir-faire pour caractériser expérimentalement des fonctions et des structures d'un récepteur à modulation de fréquence.

• Une connaissance approfondie d'un circuit intégré spécialisé (TDA7088) dans le but de le mettre en œuvre.

Note : le TDA7088 et le récepteur d'étude fonctionnent avec une fréquence intermédiaire de 70kHz. Cette fréquence exceptionnellement basse permet de nombreuses mesures (dans les domaines temporel et fréquentiel) avec un classique oscilloscope numérique disposant d'une fonction FFT.
