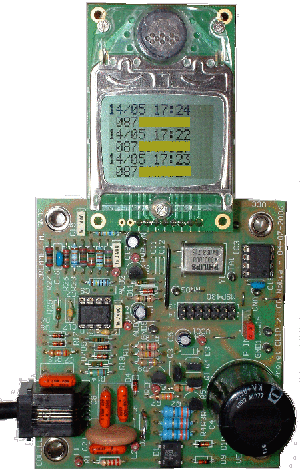

Caractéristiques de la carte

Microcontroleur : MSP430F1132

Affichage : LCD graphique Nokia 84x48 pixels N&B ou 132x132 pixels couleurs

Dimensions de la carte : 84x77mm

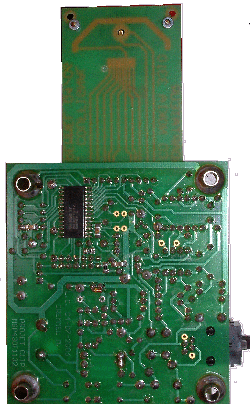

Pas de CMS (sauf MSP430)

Besoin

De très nombreux abonnés du réseau téléphonique commuté ont exprimé le besoin d'identifier l'appelant avant de décrocher le combiné.
Ce service, "affichage du numéro", a donc été mis en place par les opérateurs de téléphonie câblée. Il est payant et est disponible pour tous les abonnés du réseau commuté.
La plupart des postes téléphoniques "haut de gamme" intègrent cette fonction et affichent le numéro appelant si l'abonné a souscrit ce service
Cependant, dans le cas où un abonné ne dispose que d'un poste "conventionnel", il lui serait tout de même possible de profiter de ce service en faisant l'acquisition d'un appareil autonome affichant le numéro appelant. Son prix doit être très faible pour garantir un succès commercial.

Fonctions d'usage

L'appareil, objet de l'étude, est un complément d'un poste téléphonique traditionnel, non équipé de la fonction CLIP.

Il est branché en parallèle sur la ligne, avec une fiche gigogne. Cette connexion est non intrusive et ne perturbe en aucun cas les caractéristiques de la ligne téléphonique.

En usage, il ne nécessite aucune manipulation.

Un afficheur indique le dernier numéro appelant détecté. La capacité d'affichage est de 16 chiffres.

L'alimentation est assurée par la ligne téléphonique

Cahier des charges

Respect des spécifications du standard ETS 300 001, de la recommandation UIT-T V23 et du protocole décrit dans le document STI4 de France Telecom.

Source d'énergie : ligne téléphonique seulement (pas de pile)

Connexion en parallèle sur l'équipement existant via une prise gigogne

Connecteur ligne : type 6 broches, conforme aux standards

Connexion non intrusive

Affichage : numéro appelant complet (16 chiffres max) en phase "raccroché"

Fabrication en série aisée : une seule carte de câblage imprimé, pas d'interconnexion par fils

Faible coût en cas de fabrication en série
