Banc de test d'autoradios

Il s'agit d'une carte de câblage imprimé qui permet une mise en oeuvre rapide d'un autoradio dans un laboratoire pour mesurer ses caractéristiques

- audios : distorsion, bande passante, ...

- réception FM

- fonctions RDS

Les mesures en audiofréquences sont réalisées sur un PC via son interface audio et un logiciel d'analyse. Je recommande l'excellent Audiotester.

Les mesures en FM nécessitent un générateur RF et dans certains cas, un codeur stéréo multiplex (il existe des versions "PC" : voir ce site)

Les fonctions RDS sont testées via un logiciel de ma conception, disponible sur ce site. Il réalise le décodage RDS et pilote un codeur RDS de marque AZTEC.

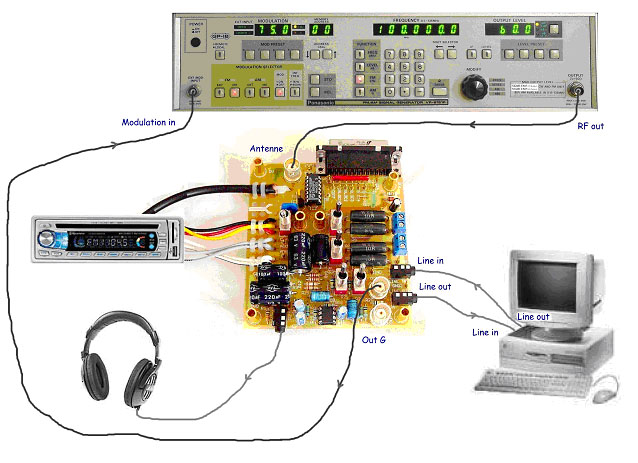

La platine d'essais relié à l'autoradio via les connecteurs ISO
